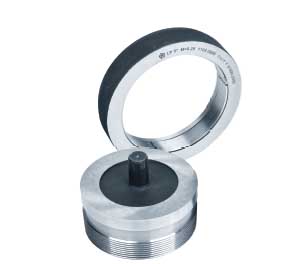

Калибры для резьбы трубопроводов

Артикул ТМ-0045

Категория/Тип Нефтяные калибры/ИТО Туламаш
Бренд ИТО Туламаш
Описание

Размеры, шаг, конусность

Условный диаметр трубы: LP 1/8’’, ¼’’, 3/8’’, ½’’, ¾’’, 1’’,

1 ¼’’, 1 ½’’, 2’’, 2 ½’’, 3’’, 3 ½’’, 4’’, 5’’, 6’’, 8’’, 10’’, 12’’

Шаг: 0,941 мм для размера 1/8’’; 1,411 мм для раз-

меров ¼’’, 3/8’’; 1,814 мм для размеров ½’’, ¾’’’;

2,209 мм для размеров 1’’-2’’; 3,175 мм для разме-

ров свыше 2’’

Конусность 1:16

Виды калибров и их назначение

1. Калибр-пробка резьбовой рабочий (пример P-LP 6’’) предназначен для контроля натяга с муф-

той.

2. Калибр-кольцо резьбовой рабочий (пример P-LP 6’’) предназначен для контроля натяга с тру-

бой

3. Калибр-пробка резьбовой контрольный (пример К-Р LP 6’’) является эталоном в схеме передачи

натяга от контрольных калибров к резьбе изделия. Он предназначен для определения: - натягов S

и N контрольного калибра-кольца, значение натяга S маркируется на контрольном калибре-коль-

це - натяга N1 рабочего кольца, его значение маркируется на рабочем калибре-кольце.

4. Калибр-кольцо резьбовой контрольный (пример К-Р LP 6’’) является передаточным эталоном в

схеме передачи натяга от контрольных калибров к резьбе изделия. Он предназначен для опреде-

ления натяга S1 рабочего калибра-пробки, его значение маркируется на рабочем калибре-проб-

ке.

5. Калибр-пробка гладкий рабочий (пример Г-LP 6’’) предназначен для контроля конусности вну-

треннего диаметра резьбы муфты

6. Калибр-кольцо гладкий рабочий (пример Г-LP 6’’) предназначен для контроля конусности на-

ружного диаметра резьбы трубы.

7. Калибр-пробка гладкий контрольный (пример К-Г 6’’) предназначен для контроля конусности

рабочего гладкого калибра-кольца по краске и контроля его диаметра в основной плоскости.

Припасовка калибров

Рабочие резьбовые пробки припасовываются к контрольному резьбовому кольцу.

Рабочие резьбовые кольца припасовываются к контрольной резьбовой пробке.

Рабочие гладкие кольца припасовываются к контрольной гладкой пробке.

На упаковке каждого рабочего калибра указан номер контрольного калибра, к которому он при-

пасован. Величина комплекта припасовки может быть от 3/1 до 5/1 (количество рабочих кали-

бров, припасованных к одному контрольному калибру)

Резьбовые контрольные калибры сопряжены друг с другом. На упаковке каждой пробки резьбо-

вой контрольной указан заводской номер кольца резьбового контрольного, с которым эта проб-

ка сопряжена. На упаковке каждого кольца резьбового контрольного указан заводской номер

пробки резьбовой контрольной, с которым это кольцо сопряжено.
