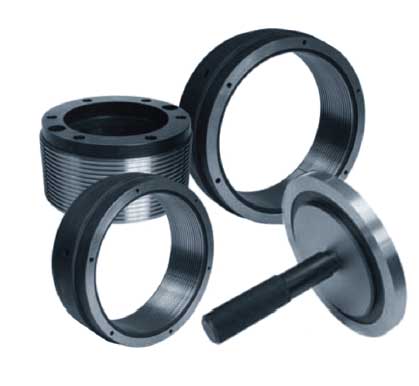

Калибры для трапецеидальной резьбой обсадных труб

Артикул ТМ-0043

Категория/Тип Нефтяные калибры/ИТО Туламаш
Бренд ИТО Туламаш
Описание

Размеры, шаг, конусность

Условный диаметр трубы: обс тр кон 114, 127,

140, 146, 168, 178, 194, 219, 245, 273, 299, 324, 340

Шаг: 5,08 мм

Конусность 1:16

Виды калибров и их назначение

1. Калибр-пробка резьбовой рабочий (пример Р обс тр кон 245) предназначен для контро-

ля профиля и наружного диаметра резьбы муфты;

2. Калибр-кольцо резьбовой рабочий (пример Р обс тр кон 245) предназначен для контро-

ля профиля и внутреннего диаметра резьбы трубы;

3. Калибр-пробка гладкий контрольный для резьбового кольца (пример КГР обс тр кон

245) предназначен для контроля внутреннего диаметра резьбы резьбового калибра-коль-

ца;

4. Калибр-пробка гладкий рабочий (пример Г обс тр кон 245) предназначен для контроля

конусности (разности внутренних диаметров) и внутреннего диаметра резьбы муфты;

5. Калибр-кольцо гладкий рабочий (пример Г обс тр кон 245) предназначен для контроля

конусности (разности наружных диаметров) и наружного диаметра резьбы трубы;

6. Калибр-пробка гладкий контрольный для гладкого кольца (пример КГГ обс тр кон 245)

предназначен для контроля диаметра гладкого калибра-кольца и его конусности по при-

леганию по краске.

Припасовка калибров

Понятие припасовки резьбовых калибров в обычном ее понимании не касается данного

типа резьбы, так как калибры резьбовые контрольные для данного типа резьбы отсут-

ствуют.

Калибры-кольца резьбовые и гладкие припасовываются к контрольной гладкой пробке

для резьбового или гладкого кольца.

На упаковке каждого калибра-кольца резьбового или гладкого указан номер контроль-

ного калибра-пробки КГР или КГГ, к которому он припасован. Величина комплекта припа-

совки может быть от 3/1до 5/1 (количество рабочих калибров, припасованных к одному

контрольному калибру).
