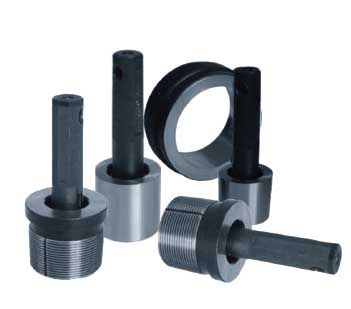

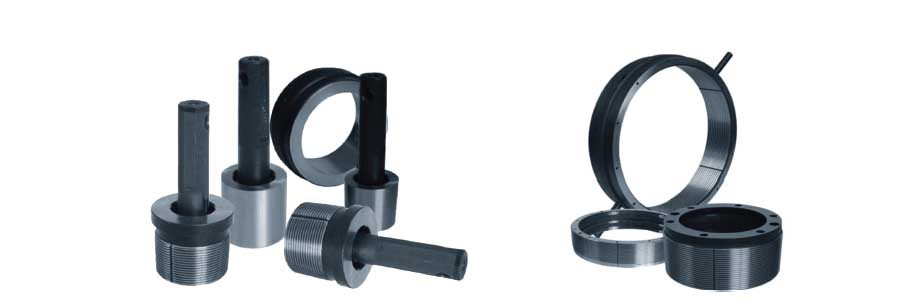

Калибры для треугольной резьбы обсадных труб и муфт к ним ГОСТ 10655–81
| Артикул | ТМ-0041 |
 |
|
| Категория/Тип | Нефтяные калибры/ИТО Туламаш |
| Бренд | ИТО Туламаш |
| Описание | |
|
Размеры, шаг, конусность Условный диаметр трубы: обс 114, 127, 140, 146, 168, 178, 194, 219, 245, 273, 299, 324, 340, 406, 473, 508 Шаг: 3,175 мм Конусность 1:16 Виды калибров и их назначение 1. Калибр-пробка резьбовой рабочий (пример Р обс 168) предназначен для контроля натяга с муфтой. 2. Калибр-кольцо резьбовой рабочий (пример Р обс 168) предназначен для контроля натяга с тру- бой 3. Калибр-пробка резьбовой контрольный (пример К-Р обс 168) предназначен для определения действительно натяга N рабочего резьбового калибра-кольца. Значение этого натяга маркирует- ся на рабочем резьбовом калибре-кольце. 4. Калибр-кольцо резьбовой контрольный (пример К-Р обс 168) предназначен для определения действительного натяга S1 рабочего резьбового калибра-пробки. Значение этого натяга маркиру- ется на рабочем резьбовом калибре-пробке. Значение действительный натяг S пары сопряжен- ных резьбовых контрольного калибра-пробки и контрольного калибра-кольца маркируется на контрольном резьбовом калибре-кольце 5. Калибр-пробка гладкий рабочий (пример Г обс 168) предназначен для контроля конусности внутреннего диаметра резьбы муфты 6. Калибр-кольцо гладкий рабочий (пример Г обс 168) предназначен для контроля конусности на- ружного диаметра резьбы трубы. 7. Калибр-пробка гладкий контрольный (пример К-Г обс 168) предназначен для контроля конус- ности рабочего гладкого калибра-кольца по краске и контроля его диаметра в основной плоско- сти. Припасовка калибров Рабочие резьбовые пробки припасовываются к контрольному резьбовому кольцу Рабочие резьбовые кольца припасовываются к контрольной резьбовой пробке Рабочие гладкие кольца припасовываются к контрольной гладкой пробке На упаковке каждого рабочего калибра указан номер контрольного калибра, к которому он при- пасован. Величина комплекта припасовки может быть от 3/1 до 5/1 (количество рабочих кали- бров, припасованных к одному контрольному калибру) Резьбовые контрольные калибры сопряжены друг с другом. На упаковке каждой пробки резьбо- вой контрольной указан заводской номер кольца резьбового контрольного, с которым эта проб- ка сопряжена. На упаковке каждого кольца резьбового контрольного указан заводской номер пробки резьбовой контрольной, с которым это кольцо сопряжено |
|
