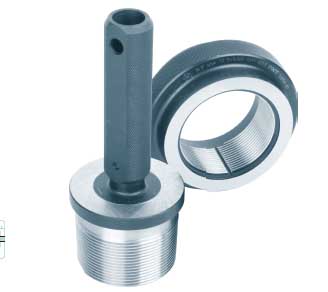

Калибры насосно-компрессорных труб гладких и высаженных

Артикул ТМ-0040

Категория/Тип Нефтяные калибры/ИТО Туламаш
Бренд ИТО Туламаш
Описание

 Размеры, шаг, конусность

Условный диаметр трубы: 33, 42, 48, 60, 73, 89, 102,
114, В27, B33, B42, B48, B60, B73, B89, B102, B114
Шаг: 2,54 мм для размеров 33, 42, 48, 60, 73, 89, В27,
B33, B42, B48
Шаг: 3,175 мм для размеров 102, 114, B60, B73, B89,
B102, B114
Конусность 1:16
Виды калибров и их назначение:
1. Калибр-пробка резьбовой рабочий (пример Р н\к 73) предназначен для контроля натяга с муфтой;
2. Калибр-кольцо резьбовой рабочий (пример Р н\к 73) предназначен для контроля натяга с трубой;
3. Калибр-пробка резьбовой контрольный (пример К-Р н\к 73) предназначен для определения
действительно натяга N рабочего резьбового калибра-кольца. Значение этого натяга маркирует-
ся на рабочем резьбовом калибре-кольце;
4. Калибр-кольцо резьбовой контрольный (пример К-Р н\к 73) предназначен для определения
действительного натяга S1 рабочего резьбового калибра-пробки. Значение этого натяга марки-
руется на рабочем резьбовом калибре-пробке. Значение действительный натяг S пары сопряжен-
ных резьбовых контрольного калибра-пробки и контрольного калибра-кольца маркируется на
контрольном резьбовом калибре-кольце;
5. Калибр-пробка гладкий рабочий (пример Г н\к 73) предназначен для контроля конусности внутреннего
диаметра резьбы муфты;
6. Калибр-кольцо гладкий рабочий (пример Г н\к 73) предназначен для контроля конусности наружного
диаметра резьбы трубы;
7. Калибр-пробка гладкий контрольный (пример К-Г н\к 73) предназначен для контроля конусно-
сти рабочего гладкого калибра-кольца по краске и контроля его диаметра в основной плоскости.
Припасовка калибров:
Рабочие резьбовые пробки припасовываются к контрольному резьбовому кольцу
Рабочие резьбовые кольца припасовываются к контрольной резьбовой пробке
Рабочие гладкие кольца припасовываются к контрольной гладкой пробке
На упаковке каждого рабочего калибра указан номер контрольного калибра, к которому он при-
пасован. Величина комплекта припасовки может быть от 3/1 до 10/1 (количество рабочих кали-
бров, припасованных к одному контрольному калибру)
Резьбовые контрольные калибры сопряжены друг с другом. На упаковке каждой пробки резьбо-
вой контрольной указан заводской номер кольца резьбового контрольного, с которым эта проб-
ка сопряжена. На упаковке каждого кольца резьбового контрольного указан заводской номер
пробки резьбовой контрольной, с которым это кольцо сопряжено.
